在鋼結構工程施工前的準備工作中，最重要的一個環節就是工程施工部要會同設計部生產部召開圖紙會審。做好一項工程施工人員要對圖紙十分的熟悉才行，但是也有很多施工員是看不懂圖紙的，之前網上就有一些圖片案例，做出一些低級搞笑的工程，都是對圖紙的理解不夠透徹。

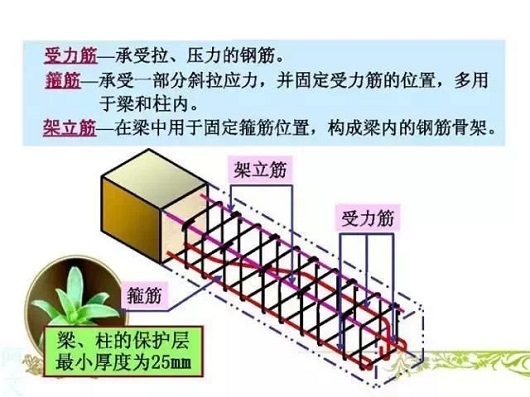

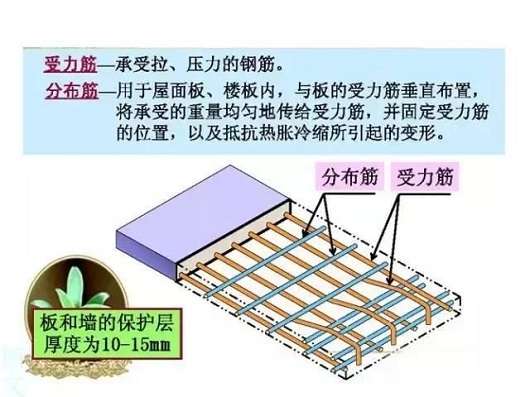

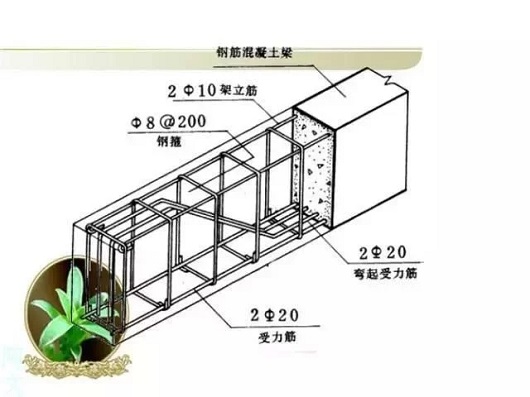

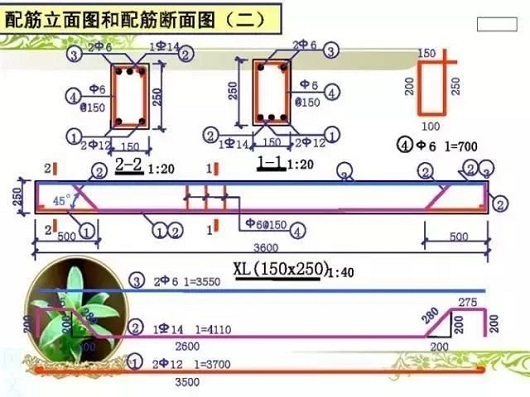

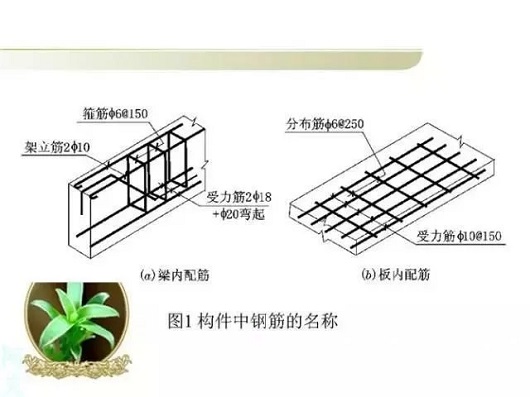

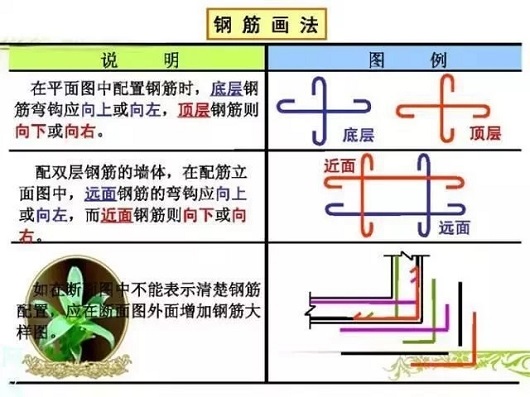

    今天我們通過一些圖片來讀懂鋼結構工程施工圖紙。想要看懂圖紙首先要弄懂途中各種標注方法的說明，以及鋼筋的代號等。現在告訴大家一個看圖紙的步驟：

    1、首先將建筑標準層的平面圖找出來，了解建筑項目的平面布局；

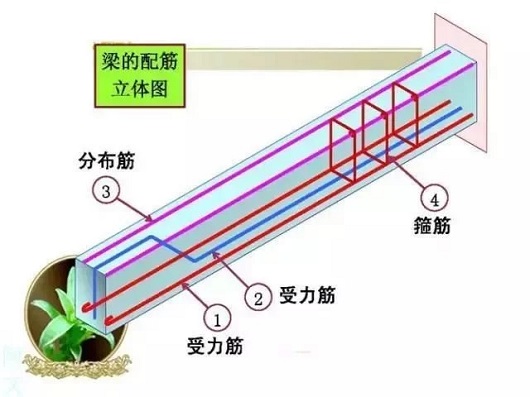

    2、看標準層的梁配筋圖，以平面圖為依據，墻下以及房間分隔處都有梁，而且要分清梁的區別；

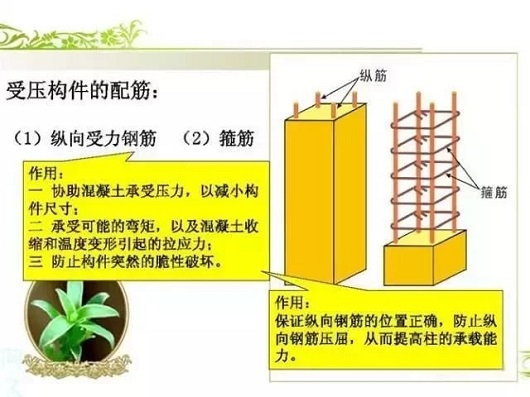

    3、看墻柱標準層位置，同時注意柱子配筋，如此下來，基本是就可以了解標準層結構了；

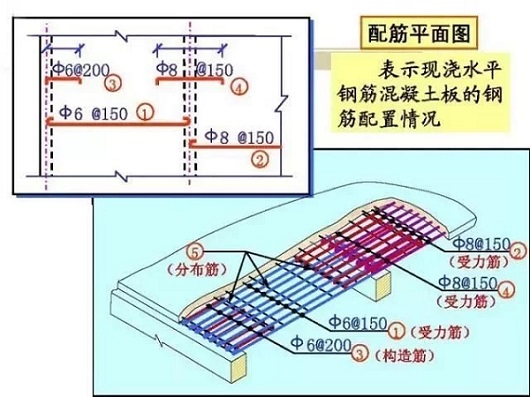

    4、看板筋配圖以及梁、柱、板配筋圖中的說明；

    5、樓梯的位置以及配筋與其他結構（梁、柱）的結合；

    6、看鋼結構工程樁基施工圖、承臺、地梁圖；

    7、看非標準層的結構施工圖和地下室的結構施工圖；

    8、看屋面結構施工圖；

    9、看水池、坡道、屋頂樓梯間、電梯間等的結構施工圖；

    10、看結構施工圖總說明，了解各種施工要點。













圖片來自筑龍網（侵權聯系刪除）

    在設計變更以及圖紙會審的過程中，如果遇到圖紙修改之類的情況，要將修改項標明于圖紙上，施工前要帶圖紙在鋼結構工程施工現場對照。鋼結構工程施工圖紙想要讀懂弄清的話，多看你幾圖紙，多跟幾項工程進步就會很快，熟能生巧，小白也能成為大師。
